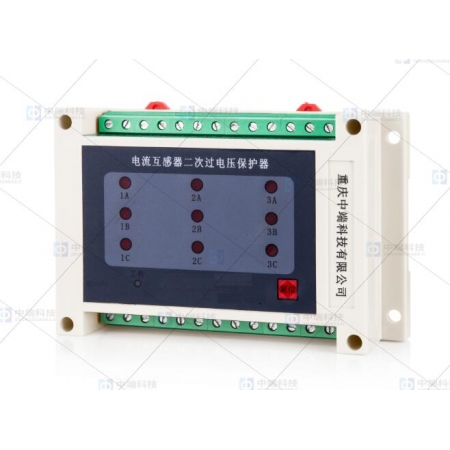

電流互感器（CT）在電力系統中，廣泛應用于一次測量與控制。正常工作時，電流互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用ZD系列電流互感器過電壓保護器就能夠有效的防止。

主要功能

1、正常工作時，流入保護器的電流不超過0.1mA，不影響CT正常工作。

2、當A（或B、C），N兩端電壓超過150V時RCT6-1D短接A（或B、C、）,N。

3、繼電器的接點容量大于15A。所以故障時，能使CT二次側可靠短路。

4、繼電器接點具有保持功能，按壓"復位"按鈕，才能解除保護。

5、若是在停電狀態下解除了故障，掉電后裝置自動復位。

6、裝置提供一對轉換接點。

可接各種聲光報警器或提供給綜合保護裝置使信息遠傳。當保護動作時，常開閉合，常閉打開。

接線圖原理

一般情況下，互感器均連接在A、B、C三相上，少數連接在兩相上，個別連接在一相上。絕大多數均

為星形連接，少數三角形連接。本產品電流互感器保護器為二次繞組星形連接。二次繞組A、B、C對應

連接在保護器為A、B、C接線端子上。A、B、C三相二次中心點（虛地N）連接在保護器的N接線端子上。

若只用A、C繞組，B相可以不接線，不會影響保護器正常工作。

交流220V50Hz電源接入保護器供內部電器元件用。三根無源信號線引出供用戶使用。外接交流或直

流均可。例如，公共端與常閉線連接綠色信號燈，亮燈時表示保護器正常工作。公共端和常開線連接

紅色燈或報警器，工作時表示保護器檢測到某二次繞組有開路故障。
